Ατσάλινο πιάτο τουρσί και λαδωμένο

Το Pickling Plate, το πλήρες όνομα του οποίου είναι τουρσί και λαδωμένα φύλλα και ρόλοι θερμής έλασης, είναι ένας τύπος προϊόντων χάλυβα που κατασκευάζεται από λεπτές ρόλες θερμής έλασης υψηλής ποιότητας. Η πρώτη ύλη διατρέχει μια πλήρη γραμμή αποξήρωσης για να αφαιρέσει την επιφάνεια του μύλου, ακολουθούμενη από κοπή άκρων, φινίρισμα και άλλες διαδικασίες φινιρίσματος.

Σε σύγκριση με τον συνηθισμένο χάλυβα θερμής έλασης, μπορεί να υπερηφανεύεται για την καλύτερη κατάσταση της επιφάνειας, την αυστηρότερη ανοχή των διαστάσεων και την ανώτερη απόδοση σφράγισης. Εν τω μεταξύ, η τουρσί και η λαδωμένη χαλύβδινη πλάκα έχει πολύ χαμηλότερο κόστος από το φύλλο χάλυβα ψυχρής έλασης. Για το λόγο αυτό, αναγνωρίζεται ως ένα ιδανικό υποκατάστατο εξοικονόμησης κόστους που «αντικαθιστά τον χάλυβα ψυχρής έλασης με υλικό θερμής έλασης».

Η τουρσί και η λαδωμένη πλάκα χάλυβα έχει βρει εκτεταμένες εφαρμογές σε τομείς της αυτοκινητοβιομηχανίας, της παραγωγής μηχανημάτων, της κατασκευής οικιακών συσκευών, της ελαφριάς βιομηχανίας και του υλικού. Η πλάκα από χάλυβα PO έχει ιδιαίτερα ζωτική χρήση στην παραγωγή εξαρτημάτων σασί αυτοκινήτων, πλήμνες τροχών, περιβλημάτων συμπιεστή και άλλων βασικών εξαρτημάτων.

Κρίσιμα Σημεία Ελέγχου στη Διαδικασία Πίκαριάς μας

Ακρίβεια κοπής άκρων: Εφαρμόζουμε πλευρικό κούρεμα με ανοχή πλάτους σχισμής ±0,5 mm για την εξάλειψη των σκληρυμένων άκρων. Αυτό αποτρέπει το ράγισμα των άκρων κατά το βαθύ τράβηγμα των πλήμνων τροχών—μια συνηθισμένη αστοχία εάν χρησιμοποιείτε μη κομμένο HRC.

Έλεγχος βάρους λαδώματος: Μετά το πάστωμα, εφαρμόζουμε αντισκωριακό λάδι στα 1,0-2,0 g/m² (και στις δύο πλευρές). Για πελάτες που χρησιμοποιούν ρομποτική συγκόλληση, μπορούμε να το προσαρμόσουμε σε 0,5-0,8 g/m² κατόπιν αιτήματος για να αποφύγουμε το πιτσίλισμα και το πορώδες της συγκόλλησης—αυτό είναι ένα συγκεκριμένο σημείο πόνου που έχουμε λύσει για τους προμηθευτές αυτοκινήτων Tier-1.

Τραχύτητα επιφάνειας (Ra): Σε αντίθεση με το τυπικό HRPO που προσφέρει ~Ra 1,5-2,5μm, προσφέρουμε μια λεπτή παραλλαγή σε Ra ≤ 1,2μm για εφαρμογές που απαιτούν άμεση βαφή χωρίς ενδιάμεσο τρίψιμο.

Σύγκριση μεταξύ φύλλου χάλυβα τουρσί και φύλλου χάλυβα ψυχρής έλασης

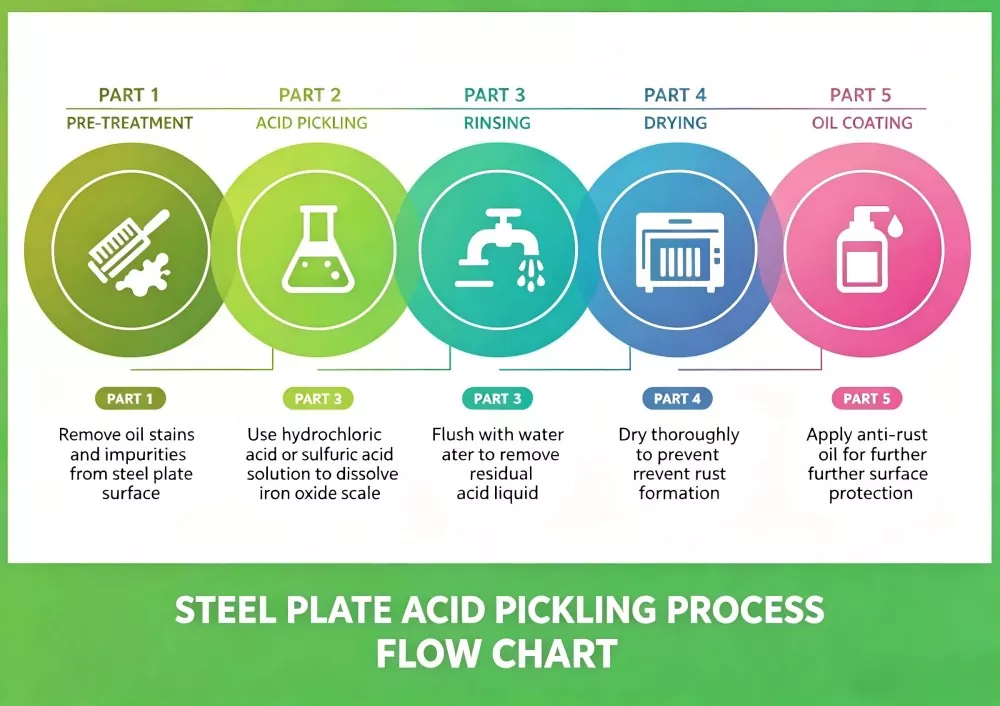

Αρχή της Αποξείδωσης Χάλυβα

Το τουρσί βασίζεται στη χημική διαλυτική δύναμη των οξέων.

Στις βιομηχανικές μας γραμμές συνεχούς τουρσί, χρησιμοποιούμε κυρίως υδροχλωρικό οξύ (HCl) υψηλής συγκέντρωσης σε συγκέντρωση 18-22%, σε συνδυασμό με έναν αποκλειστικό αναστολέα διάβρωσης. Αυτή η ειδική σύνθεση αφαιρεί αποτελεσματικά τα άλατα μαγνητίτη (Fe3O4) ενώ αποτρέπει τη δημιουργία φουσκαλών που προκαλείται από το υδρογόνο στο χαλύβδινο υπόστρωμα - ένα κρίσιμο σημείο ελέγχου που διακρίνει τους επαγγελματίες picklers από τους γενικούς επεξεργαστές.

Αυτά τα οξέα πυροδοτούν χημικές αντιδράσεις με οξείδια και ρύπους που καλύπτουν την επιφάνεια σε τουρσί και λαδωμένη χαλύβδινη πλάκα, διαλύοντας τέτοιες ουσίες και αφαιρώντας τις από τη βάση του χάλυβα.

Παραπομπή Εφαρμογών Φύλλων Χάλυβα τουρσί, Κοινοί Βαθμοί & Προδιαγραφές

Πότε να αντικαταστήσετε το HRPO με τον χάλυβα ψυχρής έλασης;

Αναφορά πραγματικής περίπτωσης 1

Έργο μείωσης κόστους για γερμανικό ΚΑΕ γεωργικών μηχανημάτων

Πρόκληση: Ο πελάτης χρησιμοποιούσε χάλυβα ψυχρής έλασης CR4 2,0 ​​mm για βραχίονες καμπίνας θεριζοαλωνιστικής μηχανής, με το κόστος υλικού να αντιπροσωπεύει το 34% του συνολικού κόστους ανταλλακτικών. Χρειάζονταν μια εναλλακτική λύση χωρίς να ανακατασκευάσουν τις υπάρχουσες μήτρες σφράγισης.

Η παρέμβασή μας: Αφού αναλύσαμε το σχέδιο τους (ακτίνα κάμψης R=6mm, ανοχή πάχους ±0,08mm), προτείναμε την αντικατάσταση με SPHC-PO 2,0mm. Προσαρμόσαμε το βάρος λίπανσης στα 0,6 g/m² για να διασφαλίσουμε ότι η ρομποτική γραμμή συγκόλλησης (μάρκα Fronius) είχε προβλήματα μηδενικού πορώδους.

Αποτέλεσμα: 22% εξοικονόμηση κόστους υλικού (εξοικονόμηση 0,85 € ανά βραχίονα × 180.000 τμχ/έτος = 153.000 € ετήσια εξοικονόμηση). Μηδενικό σχίσιμο ή ελαττώματα επιφάνειας μετά από βαφή πούδρας (ωρίμανση στους 200°C για 20 λεπτά). Ο πελάτης έχει πλέον μεταφέρει αυτήν την αντικατάσταση σε 3 επιπλέον αριθμούς ανταλλακτικών.

Σενάρια Εφαρμογών και Προτάσεις Επιλογής Βαθμού Υλικού

Πλεονεκτήματα τουρσί και λαδωμένο πιάτο

Εξαιρετική ακρίβεια διαστάσεων: Ανοχή πάχους ±0,05 mm (επαληθευμένη από επιτόπιο μετρητή πάχους υπερήχων, έκθεση επιθεώρησης που επισυνάπτεται σε κάθε πηνίο)

Εξαιρετικές μηχανικές ιδιότητες: Αντοχή διαρροής 235-345 MPa, επιμήκυνση ≥ 38% (ανά δοκιμή εφελκυσμού JIS Z 2241, δείγμα που λαμβάνεται από κάθε αριθμό θερμότητας)

Εξαιρετική εργασιμότητα: Επιτυχής βαθύ τράβηγμα σε αναλογία έλξης 2,2 (επικυρώθηκε στο εσωτερικό μας εργαστήριο πιεστηρίου πριν από τη μαζική παραγωγή)

Διασφάλιση Ποιότητας & Ιχνηλασιμότητα της Εφοδιαστικής Αλυσίδας

Πηγή μύλου: Τα πηνία μας προέρχονται από τις Baosteel, Shougang και HBIS (με πιστοποιητικά δοκιμής πλήρους μύλου EN 10204 Type 3.1).

Επιθεώρηση τρίτου μέρους: Επιθεώρηση SGS/BV αποδεκτή στο λιμάνι φόρτωσης. Παρέχουμε αρχεία καταγραφής συγκέντρωσης λουτρών αποξίδωσης κατά τη διαδικασία, κατόπιν αιτήματος.

Εγγύηση κατά της σκουριάς: Σε εσωτερικό χώρο αποθήκευσης (RH < 60%, θερμοκρασία 15-25°C), εγγυόμαστε ότι δεν θα σκουριάσουν για 6 μήνες (επεκτείνεται από τους τυπικούς 3 μήνες μέσω της επιλογής λαδώματος VCI).

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ πλάκας χάλυβα τουρσί και λαδωμένου χάλυβα και φύλλου χάλυβα ψυχρής έλασης;

A1: Η πλάκα χάλυβα PO (Tickled & Oiled) βασίζεται σε χάλυβα θερμής έλασης με επεξεργασία τουρσί, με χαμηλότερο κόστος. Ο χάλυβας ψυχρής έλασης έχει εξαιρετικά λεία επιφάνεια και λεπτότερο πάχος έως 0,3 mm για εξαρτήματα υψηλής ακρίβειας. Η πλάκα PO ταιριάζει σε δομικά κομμάτια μέσης ακρίβειας, ενώ το φύλλο ψυχρής έλασης στοχεύει σε εξαρτήματα εμφάνισης υψηλών προδιαγραφών με αυστηρές απαιτήσεις ανοχής.

Ε2: Μπορεί η πλάκα χάλυβα PO να χρησιμοποιηθεί απευθείας για προϊόντα εξωτερικού χώρου;

A2: Όχι. Το αντισκωριακό λάδι στην επιφάνεια παρέχει μόνο βραχυπρόθεσμη προσωρινή προστασία κατά την αποθήκευση και την επεξεργασία. Για μακροχρόνια έκθεση σε εξωτερικούς χώρους, χρειάζεστε επακόλουθες επιφανειακές επεξεργασίες, όπως βαφή, γαλβανισμό ή βαφή πούδρας για την ενίσχυση της αντιδιαβρωτικής ικανότητας.

Ε3: Τι εύρος πάχους μπορείτε να προσφέρετε για την πλάκα χάλυβα PO;

A3: Η τυπική σειρά πάχους μας καλύπτει 1,0 mm έως 6,0 mm, προσαρμόσιμο πλάτος από 800 mm έως 2000 mm και μήκος από 1000 mm έως 6000 mm σύμφωνα με τις απαιτήσεις σχεδίασης των πελατών.

Ε4: Πόσο καιρό μπορεί ο χάλυβας PO να παραμείνει χωρίς σκουριές υπό κανονική αποθήκευση;

A4: Αποθηκευμένο σε ξηρή εσωτερική αποθήκη χωρίς υγρό αέρα ή χημικό αέριο, το αντισκωριακό λάδι μπορεί να προστατεύσει την επιφάνεια του χάλυβα για 3-6 μήνες. Αποφύγετε τη στοίβαξη σε υπαίθριο χώρο για να αποτρέψετε την πρόωρη οξείδωση.
