Ανάλυση κάμψης ρωγμών σε διαμορφωμένη πλάκα από χάλυβα θερμής έλασης Q235B

Η ταινία θερμής έλασης Q235B είναι ένας κοινός δομικός χάλυβας άνθρακα. Έχει αξιοπρεπή επιμήκυνση, αντοχή, σκληρότητα και μορφοποίηση. Το υλικό λειτουργεί καλά για σφράγιση και συγκόλληση, επομένως τα εργοστάσια το χρησιμοποιούν ευρέως για την κατασκευή μηχανικών εξαρτημάτων και συγκολλημένων δομικών εξαρτημάτων υψηλών προδιαγραφών για κτίρια και γέφυρες.

Πραγματοποιήσαμε δοκιμές σχηματισμού δειγμάτων αλλά βρήκαμε μαζική ρωγμή κατά την κάμψη. Για να βρούμε τις βαθύτερες αιτίες και να κάνουμε σχέδια βελτίωσης που πληρούν τα πρότυπα των πελατών, η ομάδα μας πραγματοποίησε δοκιμές σε σπασμένα δείγματα. Ελέγξαμε τη χημική σύνθεση, τις μικροδομές των ραγισμένων και ανέπαφων περιοχών, το σχήμα της επιφάνειας του κατάγματος, τα εσωτερικά εγκλείσματα και το μέγεθος των κόκκων για να επιβεβαιώσουμε τι οδήγησε σε κάμψη ρωγμών.

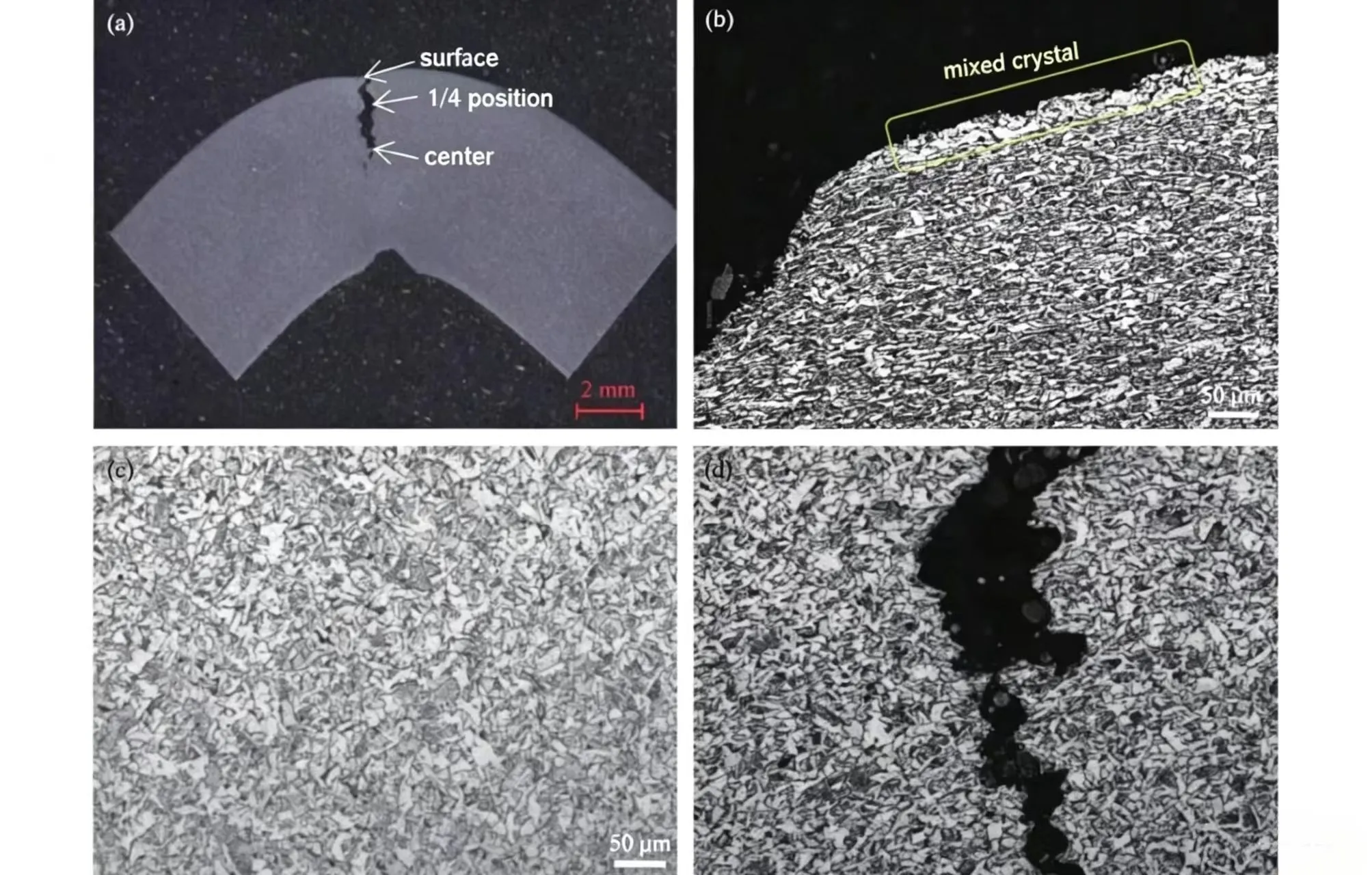

Οι μηχανικοί στο Sanhe διαπίστωσαν ότι η αποξανθράκωση της επιφάνειας και η μικτή δομή κόκκων δεν προκαλούν ρωγμές, αλλά κάνουν τις υπάρχουσες ρωγμές να εξαπλώνονται πολύ πιο γρήγορα. Η μικροδομή της ακατέργαστης λωρίδας παραμένει σταθερή σε όλα τα δοκίμια: η περιεκτικότητα σε μπαινίτη πέφτει από επιφάνεια σε πυρήνα ενώ η περιεκτικότητα σε φερρίτη αυξάνεται και μια μικρή ποσότητα βελονοειδής φερρίτης εμφανίζεται στην επιφάνεια της ταινίας.

Λύσεις

1. Τρίψτε τα γρέζια στις άκρες της λωρίδας πριν από τη σφράγιση και την κάμψη. Αυτό αφαιρεί τις μικροσκοπικές μικρορωγμές στις άκρες που προκαλούνται από την τραχιά κοπή και μειώνει σημαντικά τις ρωγμές κάμψης.

2. Μιλήστε με τον πελάτη σχετικά με τις αυστηρές απαιτήσεις κάμψης. Μπορούμε είτε να προτείνουμε εναλλακτικές ποιότητες χάλυβα με χαμηλότερη αντοχή διαρροής ή να προσαρμόσουμε τη λωρίδα Q235B για την παραγγελία τους, προσαρμόζοντας τις στοχευόμενες τιμές απόδοσης εφελκυσμού. Οι προσαρμοσμένες μαλακότερες μηχανικές ιδιότητες θα ταιριάζουν στη διαδικασία σφράγισης και θα σταματήσουν να εμφανίζονται ρωγμές κάμψης.
